ASRock P55 Extreme4
Bogato wyposażona płyta ASRocka dla LGA1156
Łukasz Stuszek 22 lutego 2011, 21:37
Tabela faktów pokaż/ukryj
| Produkt: | ASRock P55 Extreme4 |
| Producent: | ASRock |
| Gniazdo procesora: | LGA1156 |
| Chipset: | Intel P55 |
| Liczba faz zasilania: | 8 + 2 |
| Liczba slotów PCI Express 16x: | 2 (w CF lub SLI: 8x + 8x) |
| Liczba slotów PCI-Express 1x: | 3 |
| Liczba slotów PCI: | 2 |
| Liczba gniazd SATA: | 6 x SATA 2.0 + 1 x e-SATA 2.0 + 4 x SATA 3.0 |
| Liczba złączy wentylatorów 4 pin: | 2 |
| Liczba złączy wentylatorów 3 pin: | 3 |
| Liczba gniazd USB (tylny panel): | 6 x USB 2.0 + 2 x USB 3.0 |
| Regulacja napięcia rdzeni procesora: | 0,84375 - 1,6 V co 0,00625 V |
| Regulacja BCLK: | 100 - 300 MHz |
| Regulacja napięcia kontrolera pamięci: | 0,815 - 1,595 V co 0,005 – 0,1 V |
| Maksymalne stabilne BCLK przy uruchamianiu: | 213 MHz |
| Gwarancja: | 24 miesiące |
| Informacje dodatkowe: | Obsługa SLI, panel przedni z 2 x USB 3.0 |
Budowa płyty

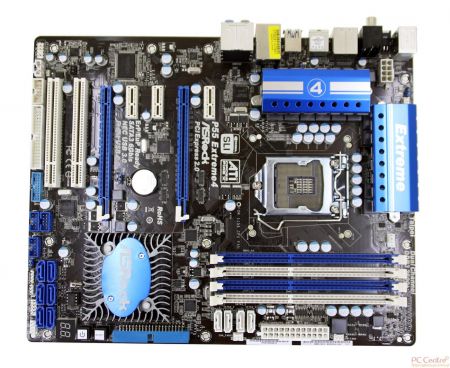

Testowana płyta wykorzystuje ciemnobrązowy laminat o rozmiarach typowych dla pełnego formatu ATX (szerokość 24,5 cm). Rozmieszczenie elementów można uznać za dobre, choć inżynierowie z ASRocka nie uniknęli pewnych potknięć. Posiadacze kart graficznych z rozbudowanym chłodzeniem będą zapewne narzekać na radiator umieszczony stosunkowo blisko głównego slotu PCI-E.

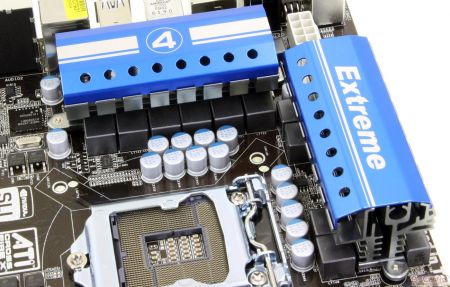

Za dostarczanie energii do procesora odpowiada dziesięciofazowy układ zasilający, chłodzony pasywnie dwoma radiatorami. Jak przystało na płytę dla entuzjastów, na całej powierzchni laminatu zamontowano tylko i wyłącznie polimerowe kondensatory.

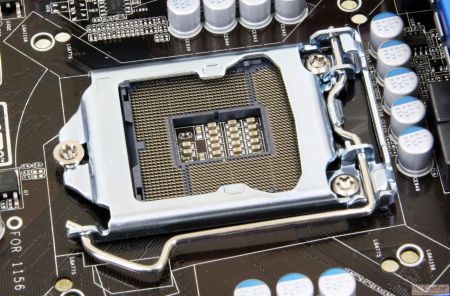

Posiadaczy chłodzeń procesora wyposażonych jedynie w ramkę montażową LGA775 ucieszy zapewne fakt, że testowana płyta posiada dodatkowy zestaw otworów umożliwiający ich użycie. Rozwiązanie to zostało nazwane przez ASRocka C.C.O. (Combo Cooler Option).

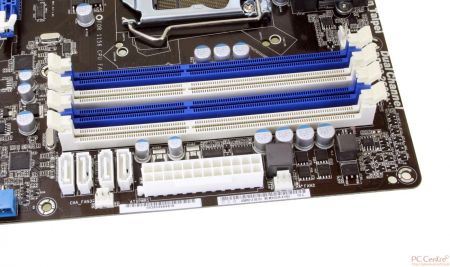

Produkt ASRocka posiada cztery banki na pamięci DDR3. Tak jak w przypadku większości płyt LGA1156, konieczne jest obsadzanie slotów naprzemiennie, zaczynając od banków w kolorze białym.

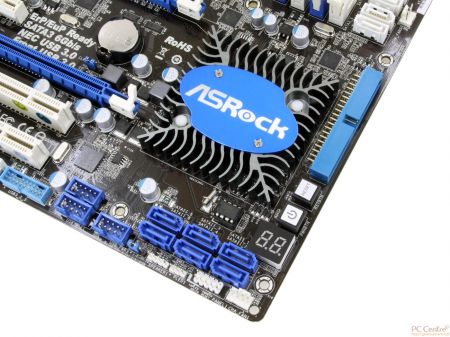

Płytę wyposażono w całkiem bogatą liczbę złączy do podłączenia dysków i napędów optycznych. Do użytku oddano (oprócz sześciu portów SATA 2.0 udostępnianych przez Intela P55) cztery złącza SATA 3.0 (białe). Za ich obsługę odpowiadają dwa kontrolery produkcji JMicrona.
Producent nie zapomniał również o posiadaczach urządzeń wykorzystujących złącze PATA. Na płycie znajdziemy jeden taki port, obsługiwany przez dodatkowy kontroler.
